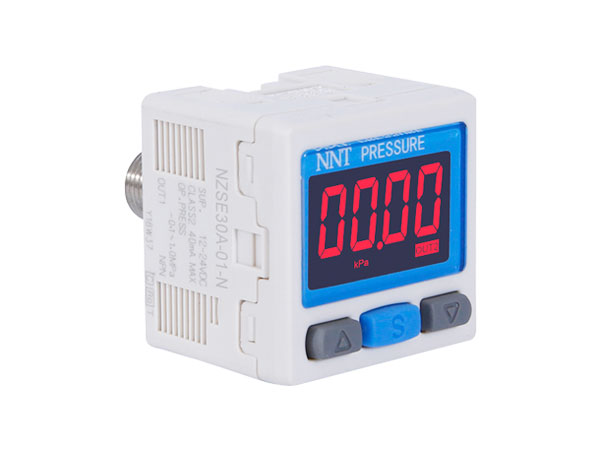

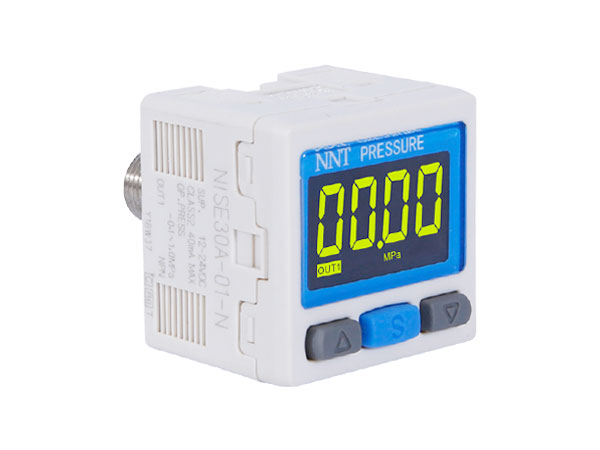

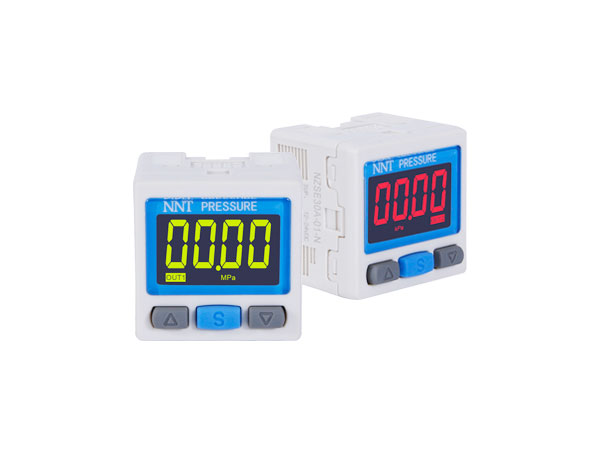

兩色顯示高精度數字式壓力開關

數顯壓力開關的主要功能具有操作簡單、抗震動、控制精度高、使用壽命長等特點。

在線咨詢

全國熱線

0769-82638812

產品詳情
型號表示方法

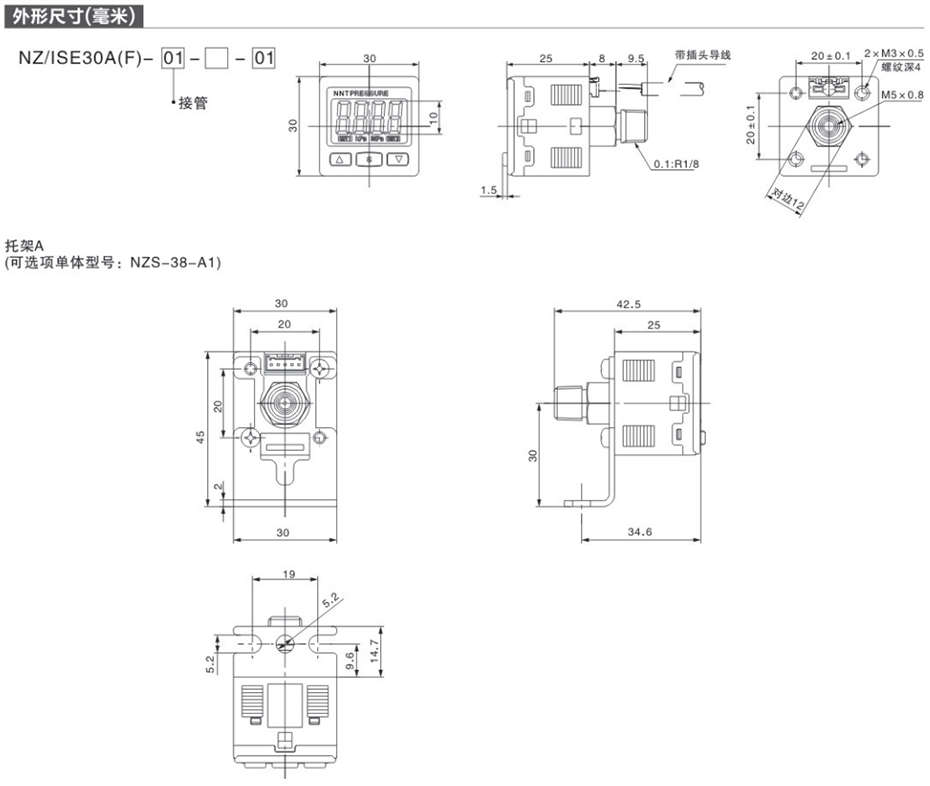

外形尺寸圖（毫米）
PDF文檔

可選項/部分型號

Optio ns / partial models

需要可選線單體時，請按下列型號定購

名稱	型號	備注
托架A	ZS-38-A1	安裝螺釘(M3X5L帶2個)

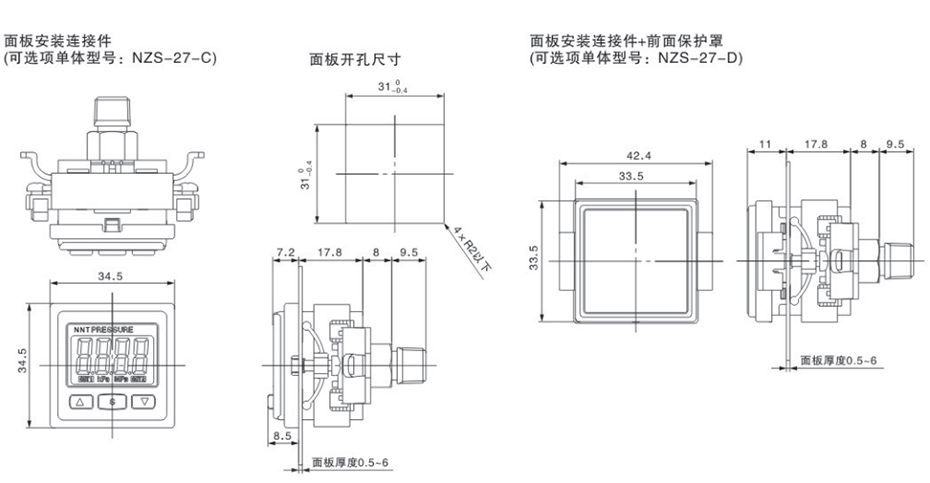

面板安裝連接件	ZS-27-C	安裝螺釘(M3×8L帶2個)
面板安裝連接件+前端保護罩	ZS-27-D	安裝螺釘(M3×8L帶2個)
帶插頭的導線	ZS-38-3L	3芯、1輸出用、2m
帶插頭的導線	ZS-38-4L	4芯、2輸出用、2m

標準規格STANDARD

型號			NZSE30A(真空用)	NZSE30AF(混合用)	NISE30A(正壓用)
額定壓力范圍			0.0--101.0KPa	-100.0-100.0KPa	-0.100-1.000MPa
設定壓力范圍			10.0--105.0KPa	-105.0-105.0KPa	-0.105-1.050MPa
保證耐壓力			500KPa	500KPa	1.5MPa
設定壓力分解度			0.1KPa	0.1KPa	0.001MPa
流體			空氣、小燃燒性氣體、非腐蝕性氣體
供應電壓			DC12-24V+10%、脈動(p-p)10%以下(帶電源電極保護)
消耗電流			40mA或以下

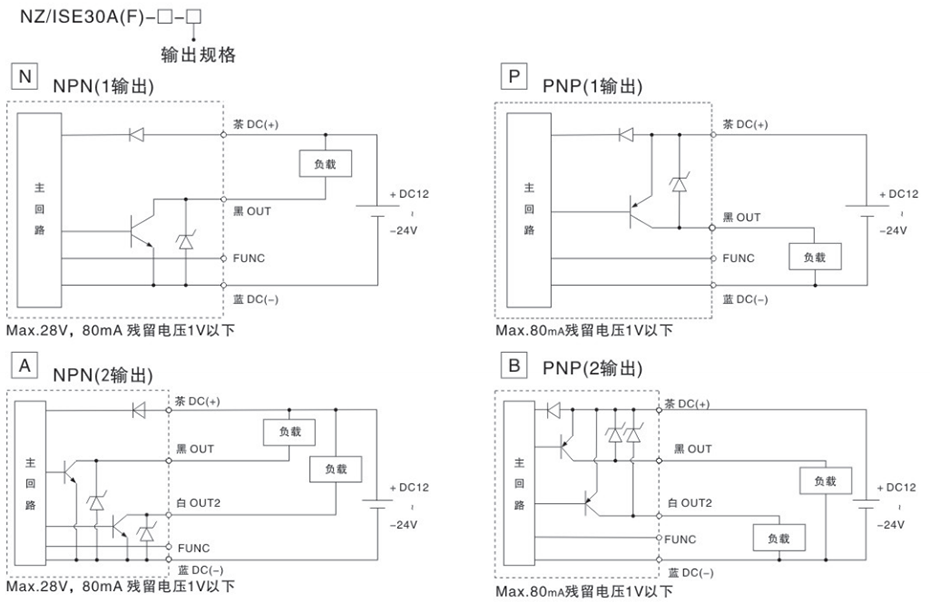

開關輸出			NPN集電極開路1個輸出、NPN集電極開路2個輸出
	最高負載電流		80mA
	最高供應電壓		28V(NPN輸出時)
	殘留電壓		1V成以下(在80mA負載電流時)
	反應時間		2.5ms或以下(帶振落防止功能：20，100，500，1000，2000ms)
	短絡保護		自“短路保護功能
重復精度			±02%滿刻度以下±1個單位
遲滯	遲潘型		可調設(可以設定由零開始)
	上下限比較型

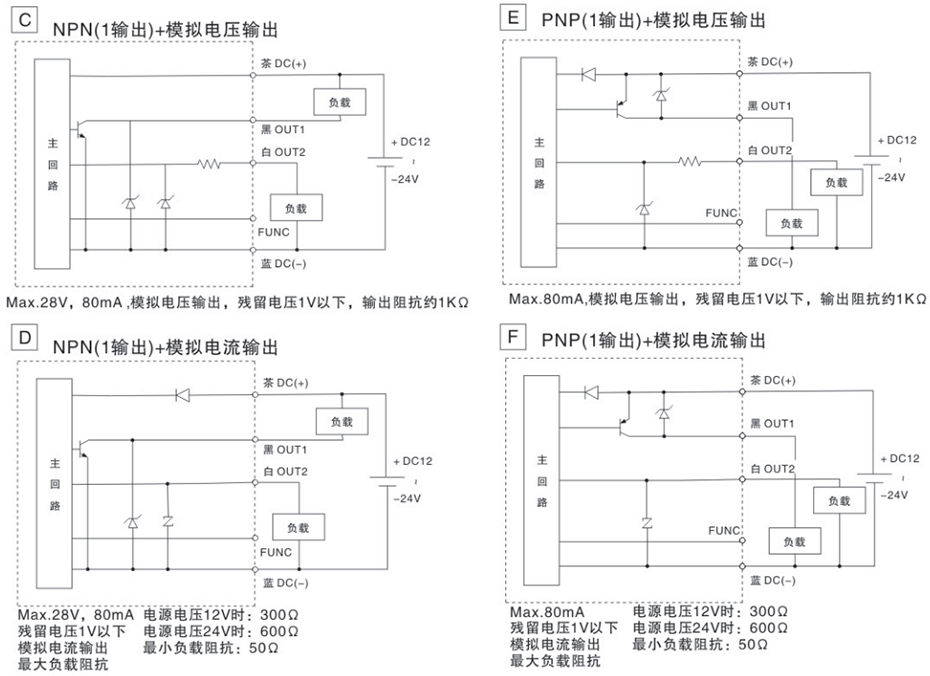

模擬輸出	電壓輸出	輸出電壓	1-5V+2.5%滿刺度以下		0.6-5V±2.5%滿刻度以下
		線性	±1%滿刻度以下
		輸出電瓶	約1KΩ
	電填輸出	輸出電流	4~20mA±2.5%滿刺度以下		2.4-20mA±2.5%滿刺度以下
		線性	±1%清刻度以下
		負載電用	最大負載電阻：供電電壓12V時：300口，供電電壓24V： 600Ω 最小負載電：500
顯示			4位，7段顯示，雙色(紅/綠)顯示
顯示精度			+2%滿刻度，±1個單位(在25+3℃)
指示燈			有輸出時燈亮輸出1綠色、輸出2紅色
耐環境	密封標準		IP40
	使用溫度范圍		使用：0℃-50℃、保存：-10℃-60℃(米凍結)
	使用溫度范圍		操作及保存：35-85%RH(未凍結)
	耐電壓		引線與殼體間ACI000V在1分鐘內
	絕緣阻抗		50MQ威以上(DC500V兆歐表)引線與殼體間
	耐振動		10-150Hz，1.5mm成20m/s²帽在 X ，Y.Z三力向2個小時
	耐沖擊		100m/s².Y，Z三方向3次 (在不供電情況下)
溫度特性			±2%滿剖度以下(在25℃操作溫度)
引線			重載防油電線，3條 ?3.5,2m 4條導電截面積：0.15mm ²(AWG 26) 、絕緣體外徑：1.0mm
標準			符合CE、UL/CSA、RoHS標準
