  • 磁性開關ND- F8N· ND-F8P·ND-F8B

磁性開關ND- F8N· ND-F8P·ND-F8B

1、導線-耐油乙烯橡皮絕緣導線，φ2.7,0.5m

2、2ND-F8N,ND-F8P 0.15mm2 x3芯(茶，黑，藍)

3、ND- F8B,0.18平方毫米X2芯(茶，藍)

全國熱線

0769-82638812

  • 產品詳情
  • 型號表示方法
  • 外形尺寸圖（毫米）
  • PDF文檔
標準規格 Standard
ND-F8(帶指示燈)
磁性開關型號 ND-F8N ND-F8P ND-F8B
導線引出方向 縱方向 縱方向 縱方向
配線方式 3線式 2線式
輸出方式 NPN PNP 一
適合負載 IC回路，24DC繼電器，PLC 24VDC繼電器，PLC
電源電壓 5,12,24VDC(4.5to28VDC) 一
消耗電流 10mA以下 一
負載電壓 DC28V以下 一 24VDC(10to28)
負載電流 40mA以下 80mA以下 2.5~40mA
內部電壓降 1.5V以下(0.8V以下，10mA負載電流) 0.8V以下 4V以下
漏電流 DC24V,100μA以下 DC24V,0.8mA以下
指示燈 開啟時紅色發光二極管
標準 CE認證

1、導線-耐油乙烯橡皮絕緣導線，φ2.7,0.5m

2、2ND-F8N,ND-F8P 0.15mm2 x3芯(茶，黑，藍)

3、ND- F8B,0.18平方毫米X2芯(茶，藍)

磁性開關質量表 Quality table
磁性開關型號 ND-F8N ND-F8P ND-F8B
導線長 0.5 7 7 7
3 32 32 32
5 52 52 52
資質證書 Certifications

諾能泰資質證書

型號表示方法 Model indication

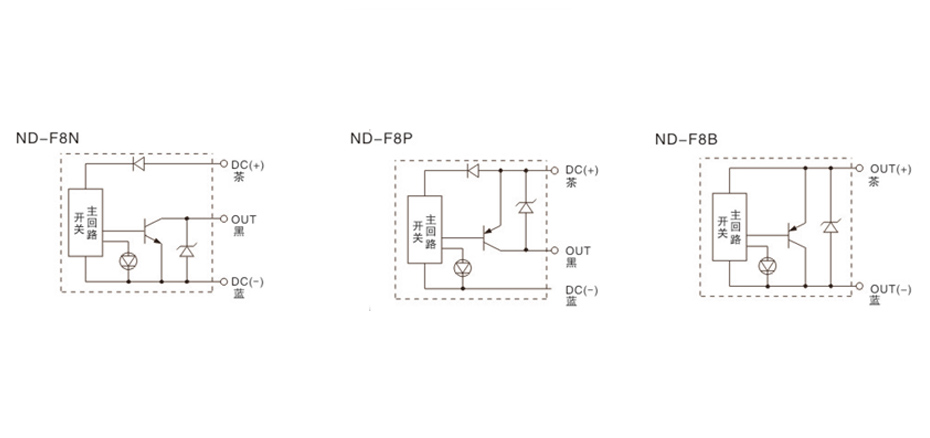

磁性開關內部回路

磁性開關內部回路

外型尺寸圖(毫米)
