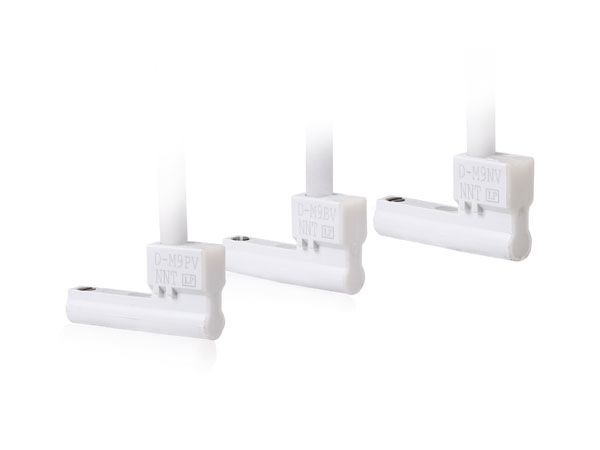

  • 磁性開關ND-M9N(V)·ND-M9P(V)·ND-M9B(V)

磁性開關ND-M9N(V)·ND-M9P(V)·ND-M9B(V)

2線式的負載電流低電流化(2. . 5~40mA)

無鉛

使用UL認證(style2844)導線

使用上的注意：應使用磁性開關上自帶的緊定螺釘來固定磁性開關，否則，磁性開關可能被破損。

全國熱線

0769-82638812

  • 產品詳情
  • 型號表示方法
  • 外形尺寸圖（毫米）
  • PDF文檔
標準規格 Standard
ND-M9C型·ND-M9V型(帶指示燈)
磁性開關型號 ND-M9N ND-M9NV ND-M9P ND-M9PV ND-M9B ND-M9BV
導線引出方向 橫方向 縱方向 橫方向 縱方向 橫方向 縱方向
配線方式 3線式 2線式
輸出方式 NPN型 PNP型 一
適合負載 IC回路、繼電器、PLC用 DC24V繼電器、PLC用
電源電壓 DC5·12·24V(4.5~28V) 一
消耗電流 10mA以下 一
負載電壓 DC28V以下 一 DC24V(10~28V)
負載電流 40mA以下 2.5~40mA
內部電壓降 0.8V以下 4V以下
漏電流 DC24V時100μA以下 0.8mA以下
指示燈 ON時紅色發光二極管亮

導線-耐油乙烯橡膠絕緣軟導線

φ2.7x3.2長門、0.15mm2. 2芯: ND-M9B(V)、3芯: ND-M9N(V), ND-M9P(V)

磁性開關質量表 Quality table
磁性開關型號 ND-M9N(V) ND-M9P(V) ND-M9B(V)
 導線長 0.5 8 8 7
3 41 41 38
5 68 68 63
資質證書 Certifications

諾能泰資質證書

型號表示方法 Model indication


磁性開關內部回路

磁性開關內部回路

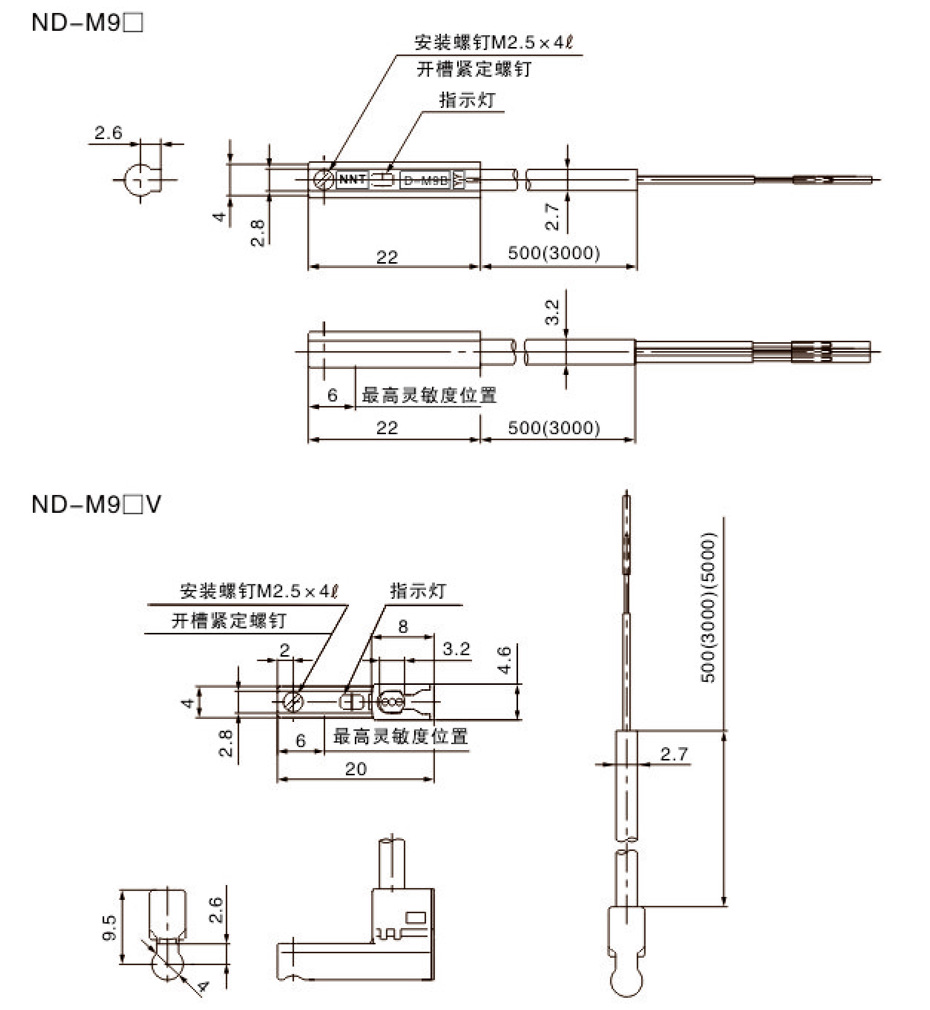

外型尺寸圖(毫米)

外型尺寸(毫米)
